优酷网架构学习笔记

资讯 0 3699 2017-02-26 12:00:45



介绍过视频老大YouTube的技术架构,相信大家看了都会有不少的感触。优酷在国内也算是视频网站中的姣姣者,它的架构相对于YouTube是怎么样的,本文介绍的一部分架构内容,希望对大家有用。


一  基本数据



据大数据统计,优酷网目前日均独立访问人数(UV)达到了1亿+,日均访问量(PV)接近20亿,全球网站排名217名,国内网站排名49名。

优酷最开始使用的服务器主要为Dell PowerEdge 1950/860,存储阵列以Dell MD1000为主。到目前为止,优酷网至少有6000多台服务器遍布在国内各大省市节点。


二 前端框架



从一开始,优酷使用LAMP架构构建了CMS,用于解决前端页面显示。其各个模块之间抽象分离较恰当,可扩展性很好,做到了UI可分离,让开发与维护变得简单&灵活。

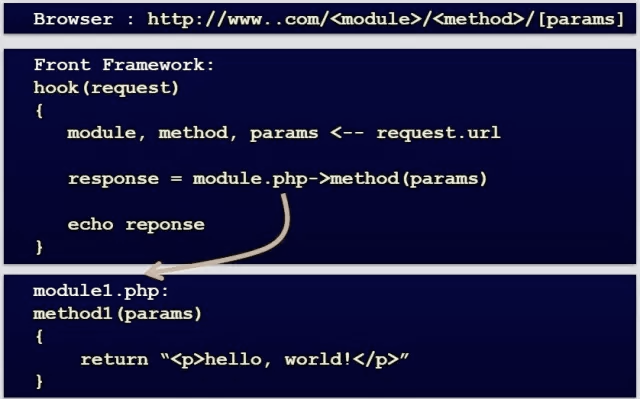

那么,优酷前端模块调用关系是什么样子的呢?来看下图:

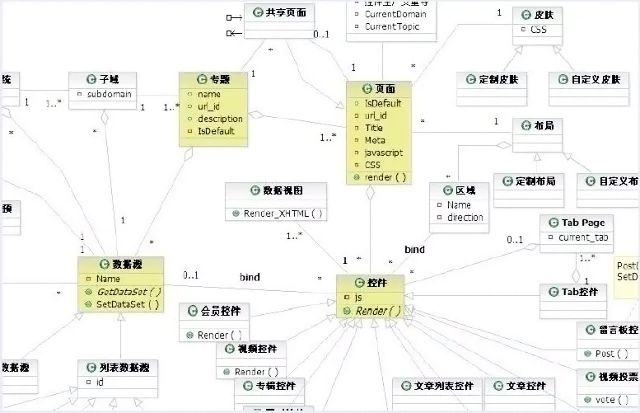

根据module、method及params来确定路由调用相对应模块,显得很简洁。下面是优酷的前端局部架构图:




三 数据库之结构



优酷数据库的架构也是经历了一系列的迭代更新。

从一开始的单台MySQL服务器到简单的MySQL主从复制、SSD 优化、垂直分库、水平sharding 分库。

这一系列过程只有经历过才会有更深的体会。与Youtube的架构经历一样,架构也是一步步慢慢成长成熟。

1 MySQL主从复制:

MySQL的主从复制实现数据库的读写分离,很好的提升了读性能。其原理如下图:

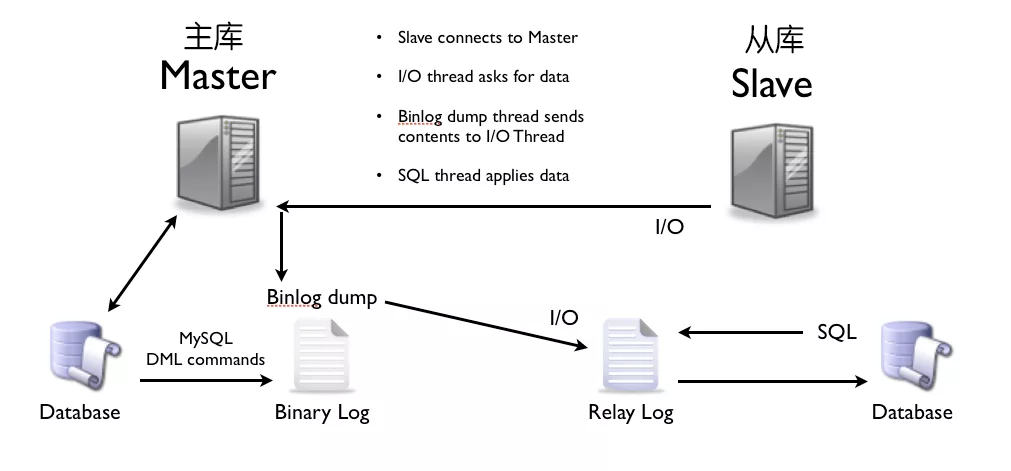

其主从复制的过程如下图所示:





主从复制机制,也会带来其他一系列性能瓶颈问题。比如:
    []写入无法扩展[/][]写入无法缓存[/][]复制延时[/][]锁表率上升[/][]表变大,缓存率下降[/]


问题产生了总得解决,于是音阶产生了如下的优化方案。

2、MySQL垂直分区

如果把业务切割得足够独立,那把不同业务的数据放到不同的数据库服务器将是一个不错的方案,而且万一其中一个业务崩溃了也不会影响其他业务的正常进行,并且也起到了负载分流的作用,大大提升了数据库的吞吐能力。经过垂直分区后的数据库架构图如下:






然而,尽管业务之间已经足够独立了,但是有些业务之间或多或少总会有点联系,如用户,基本上都会和每个业务相关联,况且这种分区方式,也不能解决单张表数据量暴涨的问题,因此为何不试试水平sharding呢?

3、MySQL水平分片(Sharding)

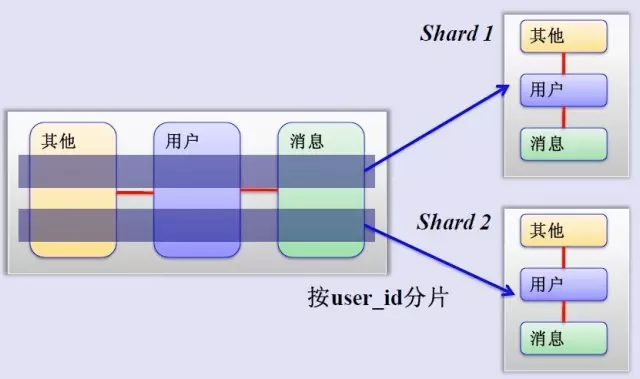

这是一个非常好的思路,将用户按一定规则(按id哈希)分组,并把该组用户的数据存储到一个数据库分片中,即一个sharding,这样随着用户数量的增加,只要简单地配置一台服务器即可,原理图如下:






如何来确定某个用户所在的shard呢,可以建一张用户和shard对应的数据表,每次请求先从这张表找用户的shard id,再从对应shard中查询相关数据,如下图所示:


优酷如何解决跨shard的查询呢?这个是个难点,据了解优酷尽量不跨shard查询,实在不行通过多维分片索引、分布式搜索引擎,下策是分布式数据库查询(这个将非常麻烦而且损耗性能)。


四 缓存策略



所有大型网站系统都对“缓存”情有独钟。从HTTP缓存到memcached内存数据库缓存,优酷在此时并没有使用内存缓存。理由如下:
    []避免内存复制,内存颠簸,避免内存锁[/][]如接到老大哥通知要把某个视频撤下来,如果在缓存里是比较麻烦的[/]


而且Squid 的 write() 用户进程空间有消耗,Lighttpd 1.5 的 AIO(异步I/O) 读取文件到用户内存导致效率也较低下。

另外,和Youtubde一样,访问优酷的保持流畅,归功于自建了完善的CDN网络(内容分发网络),通过多种方式保证分布在全国各地的用户就近访问。


比如用户点击视频播放请求后,优酷将根据用户所处地区位置,把离用户最近、服务状况最好的视频服务器或缓存服务器地址传送给用户,从而保证可以得到最佳的视频体验。


五 小结



以上给各位带来的是优酷的基础架构介绍。技术在不断的更新迭代。在此基础核心上,快速响应更多的业务和产品变化。


作者:21CTO社区
说明:内容一部分来自酷勤,开源中国等,一并致谢。
